- 1x 16 şeritli MIPI Genişletme Konnektörü.
- 2x NVMe M.2 Anahtar M Yuvaları, 2x USB 3.2, 2x GbE.
- Giriş gücü aralığı 10-36V DC.
- Boyut: 155mm x 125mm (6.10″ x 4.92″).

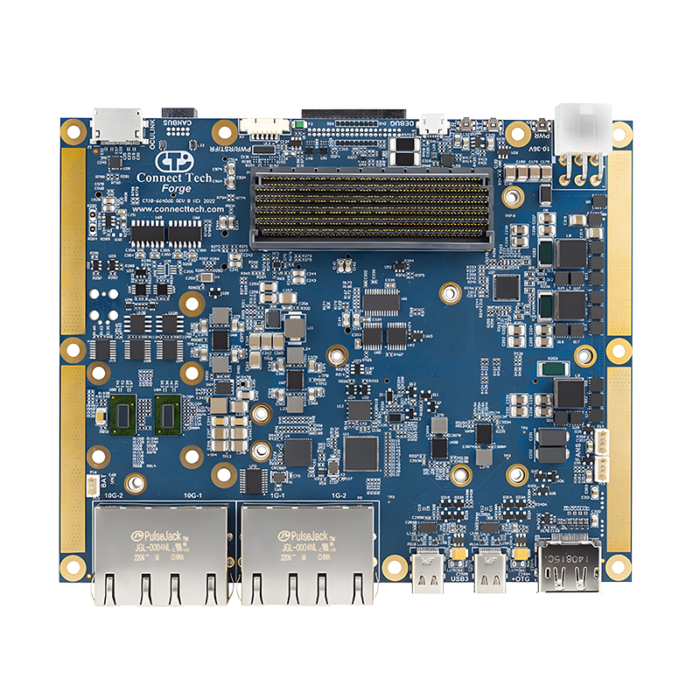

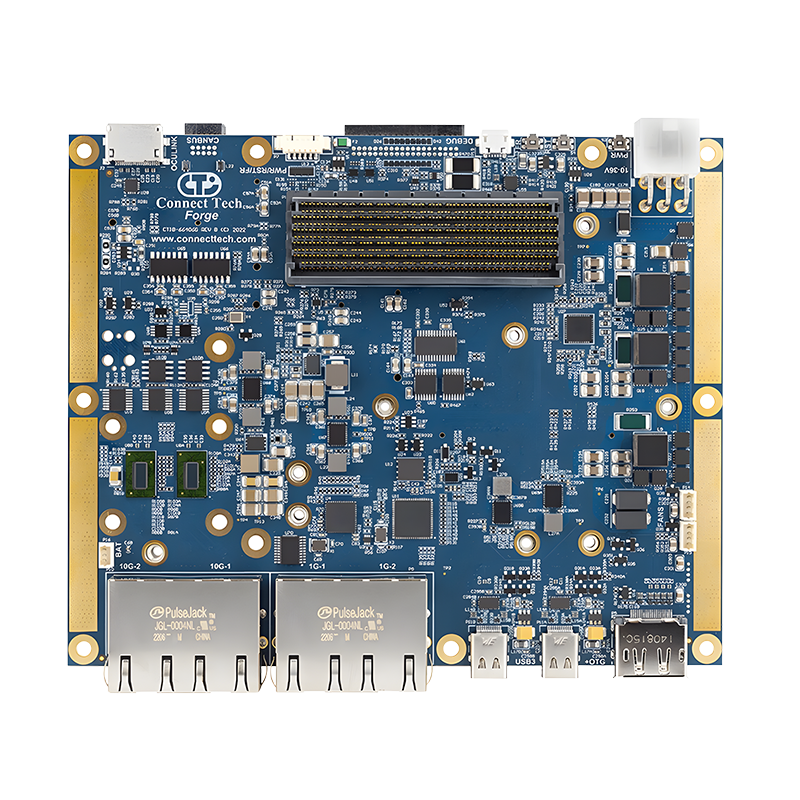

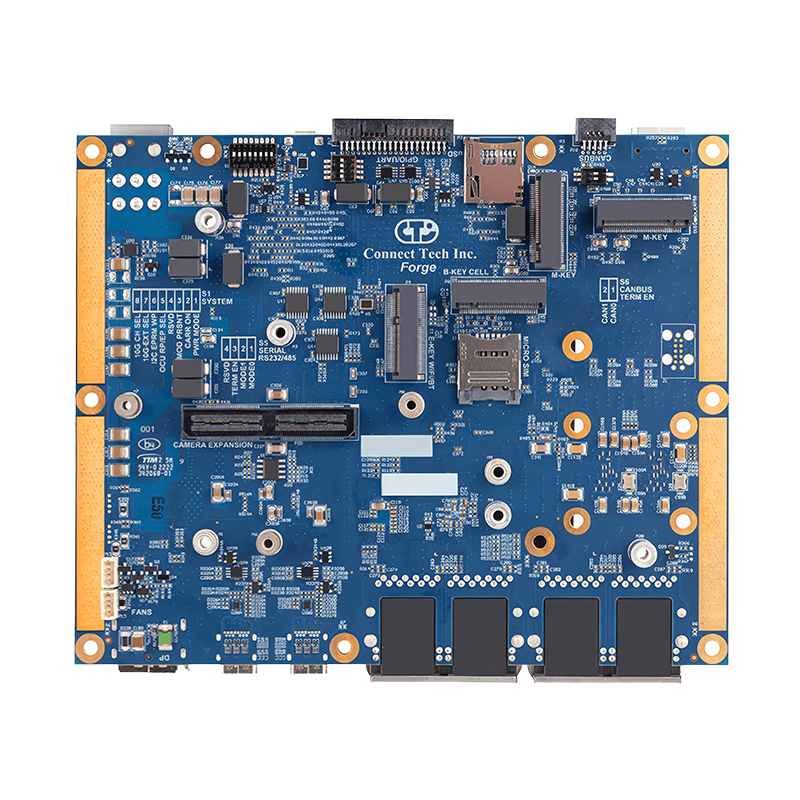

Forge Carrier (NVIDIA® Jetson AGX Orin™ için)
Stokta yok
Kategoriler: Taşıyıcı Kartlar
Etiketler: jetson-agx-orin, Taşıyıcı Kart(Carrier Board)
Açıklama
Forge, Connect Tech’in NVIDIA® Jetson AGX Orgin™ modülü için ürettiği tam özellikli taşıyıcı kartıdır. Jetson AGX Orin™ için bu taşıyıcı kart, ticarileştirilebilir platformlar için özel olarak tasarlanmıştır. ( Sahada kullanıma uygun.)
Forge, 3x USB 3.2, 2x GbE, Display Port ve kilitli 6-pin Mini-Fit Jr. güç girişi konektöründen oluşan ek arabirimler eklerken Jetson AGX Orin’deki en yeni nesil arabirimlere erişim sağlar.
Intel 8265 üzerinden harici depolama ve WiFi/Bluetooth ile entegrasyonlar da mevcuttur.
Özellikler
Uyumluluk | NVIDIA® Jetson AGX Orin™ |
Ağ | 2x 10GBASE-T (10G Ethernet) 2x 1000BASE-T (1G Ethernet) |
Görüntü | 1x DisplayPort |
Kamera Girişleri | 1x 16-Lane MIPI Genişletme Konnektörü. MIPI CSI, GMSL2 ile doğrudan arayüz veya FPD-Link III görüntü sensörleri. |
USB | 1x USB 3.2 Bağlantı Noktası (Tip-C - OTG Uyumlu), 1x USB 3.2 Bağlantı Noktası (Tip-C) |
Depolama | 1 x Micro SD/UFS Kart Yuvası, 2x NVMe M.2 Anahtar M Yuvası |
UART | 2x @ 3.3V seviyeleri UART1 ve UART2 2 adet RS-232/485 UART |
I2C/SPI | 2x I2C Kanalı @ 3.3V IO 2x SPI Kanalı @ 3.3V IO |
CAN Bağlantısı | 2x CAN 2.0b İzole Bağlantı Noktası |
GPIO | 4x GPI, 4x GPO |
Genişletme Yuvası | 1x M.2 Anahtarı E 2230 Wifi/BT (PCIe/USB2) 1x M.2 Anahtar E 3042/3052 (LTE/5G – USB3) ile Mikro sim |
Giriş Gücü | +10 - 36V DC Geniş Giriş Gücü (6 pinli Mini-fit Jr. Konnektör) |
Butonlar | Güç, Sıfırlama, Kurtarma ( Tach Buton ve ayrıca ince aralıklı pin başlık konektörü) |
RTC Pil | CTI akü kablo grubunu kabul etmek için 3 pimli Picoblade konektörü |
Boyut | 155mm x 125mm |
Çalışma Sıcaklığı | -40°C ila +85°C (-40°F ila +185°F) |
Forge Carrier Broşür
