NVIDIA HGX B200
NVIDIA NVLink ve NVSwitch ile 1,8 TB/sn GPU-GPU bant genişliği
Çift Intel Xeon 6900 Serisi İşlemci
12 Kanallı DDR5 RDIMM/MRDIMM, 24 x DIMM
Çift ROM Mimarisi
NVIDIA BlueField-3 DPU’lar ve NVIDIA ConnectX-7 NIC’lerle uyumlu
Intel X710-AT2 üzerinden 2 x 10 Gb/sn LAN bağlantı noktası
PCIe Gen5 x4 ve x2 arayüzlü 2 x M.2 yuvası
8 x 2,5″ Gen5 NVMe hot-swap yuvası
4 x FHHL çift yuvalı PCIe Gen5 x16 yuvası
8 x FHHL tek yuvalı PCIe Gen5 x16 yuvası
6+6 3000 W 80 PLUS Titanium yedekli güç kaynağı

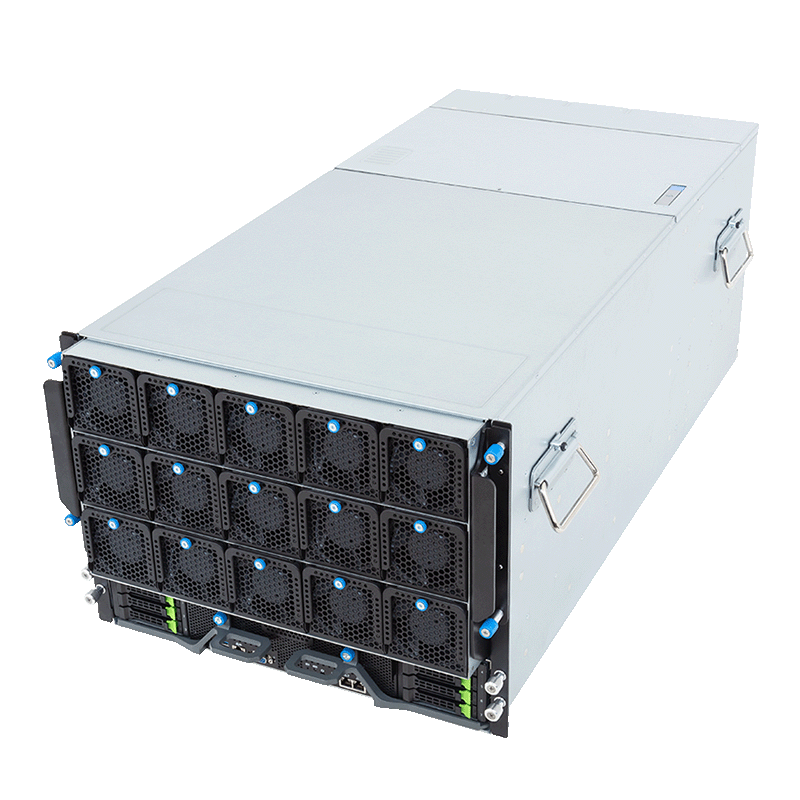

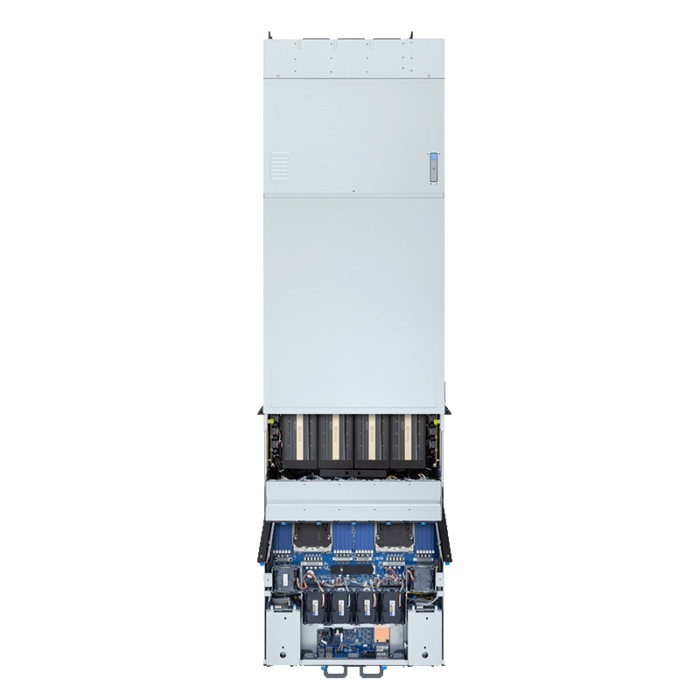

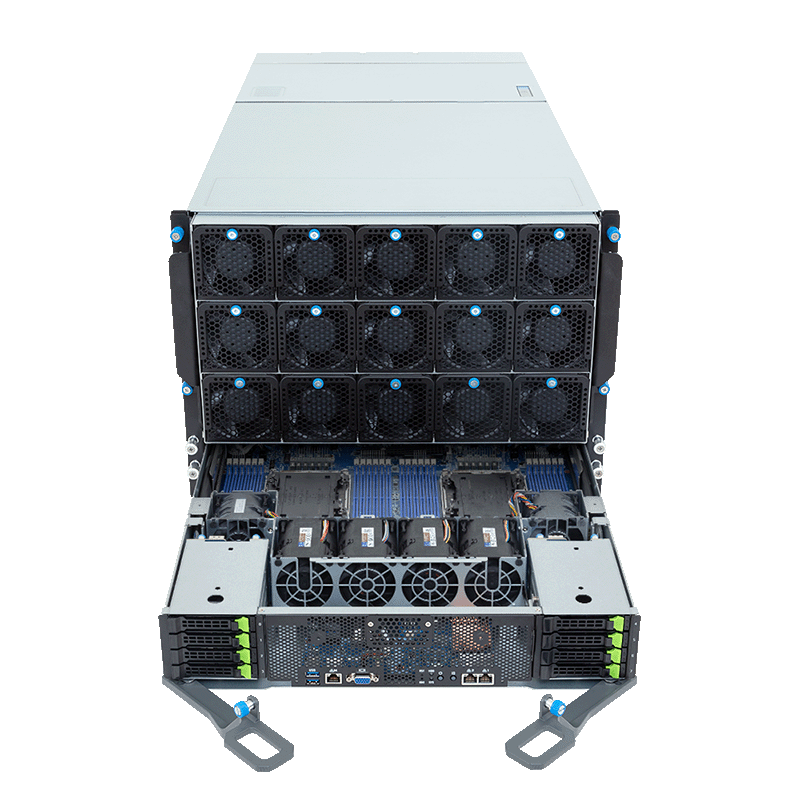

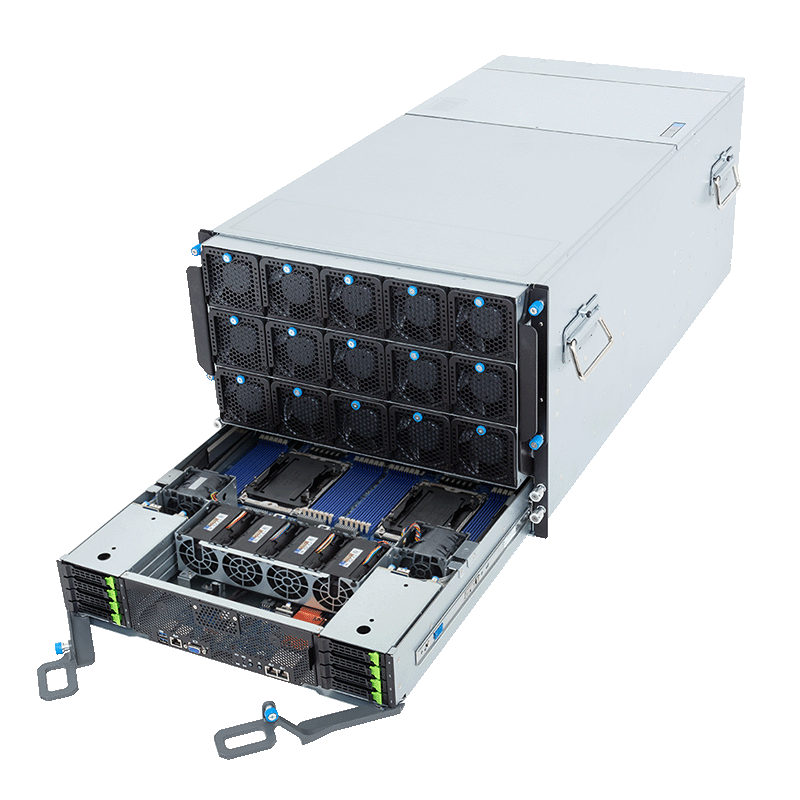

GIGABYTE G894-AD1-AAX5 | 8U DP NVIDIA HGX B200
Stokta yok
Açıklama
Ürüne Genel Bakış

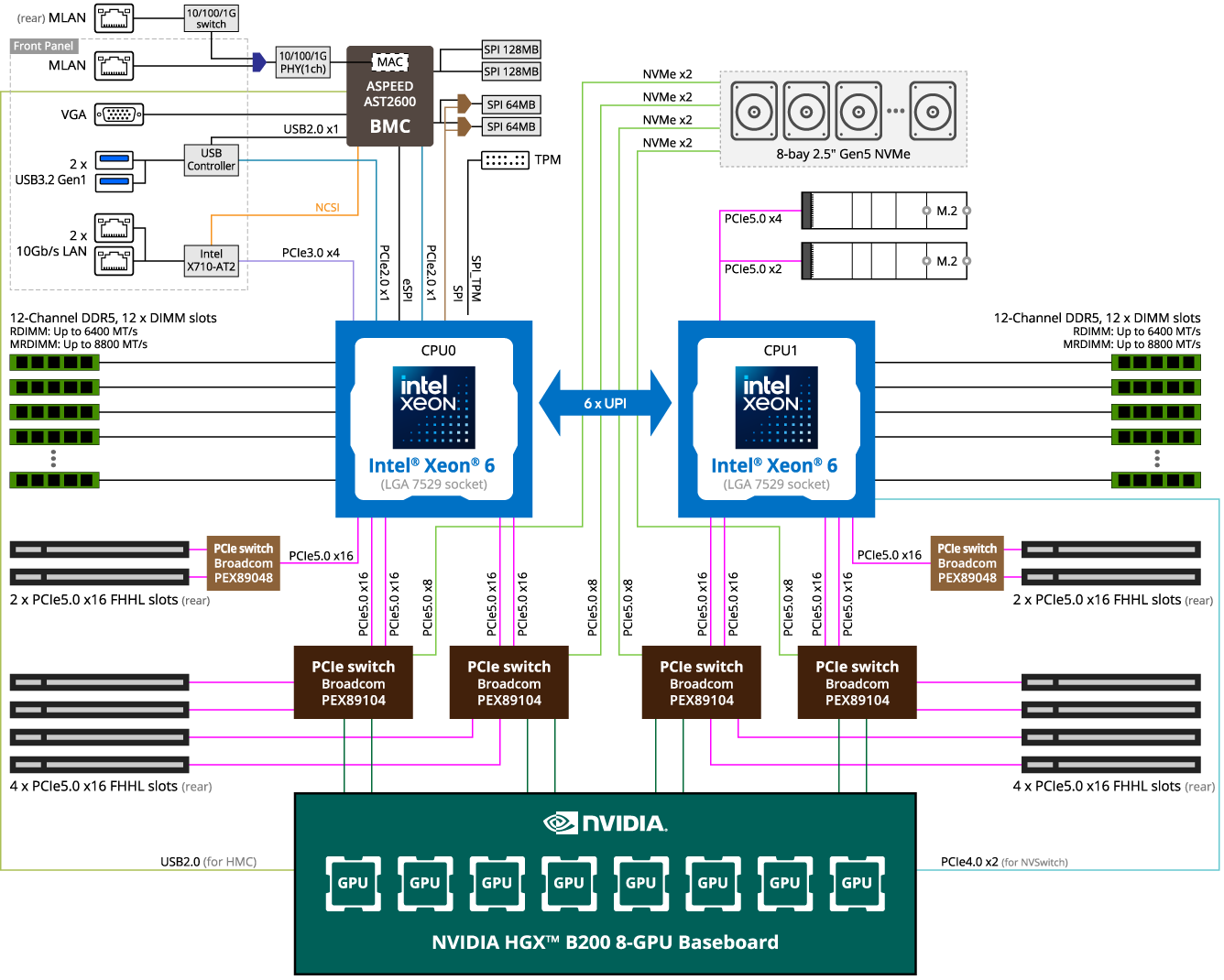

G894-AD1-AAX5 Blok Diyagramı
Datasheet
Loading...
Reload document
Open in new tab Özellikler

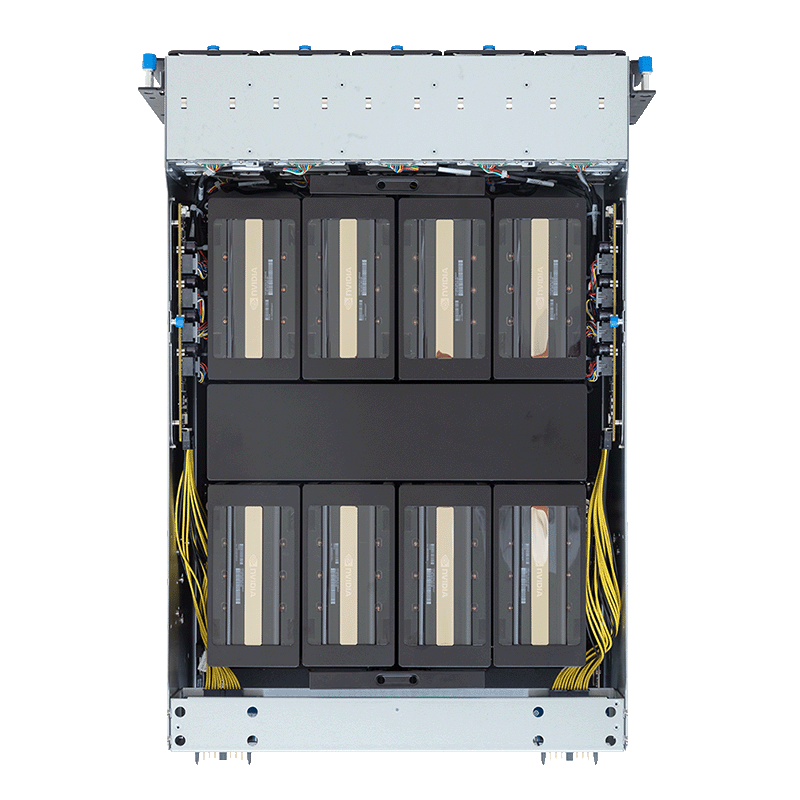

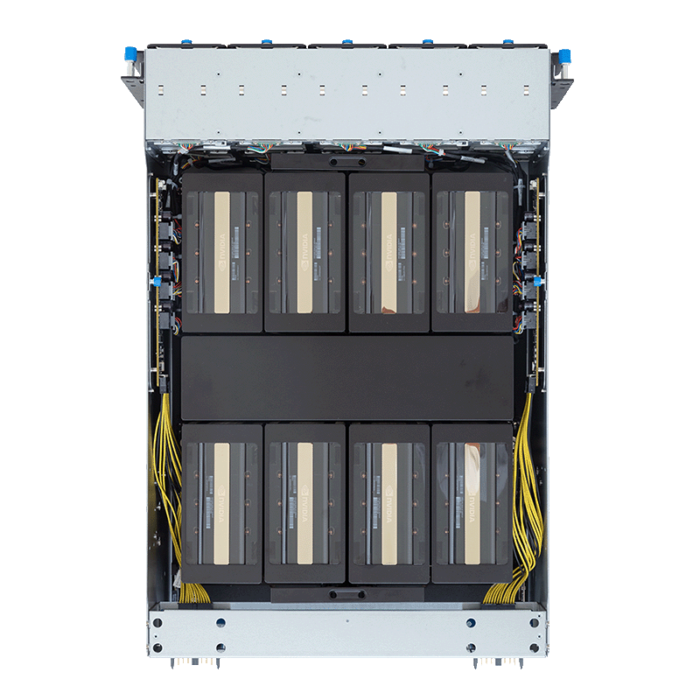

| GPU | 8 x SXM GPU'lu NVIDIA HGX B200 |
| CPU | Intel® Xeon® 6 İşlemciler Intel® Xeon® 6900 Serisi İşlemciler Çift işlemci, 500 W'a kadar TDP |

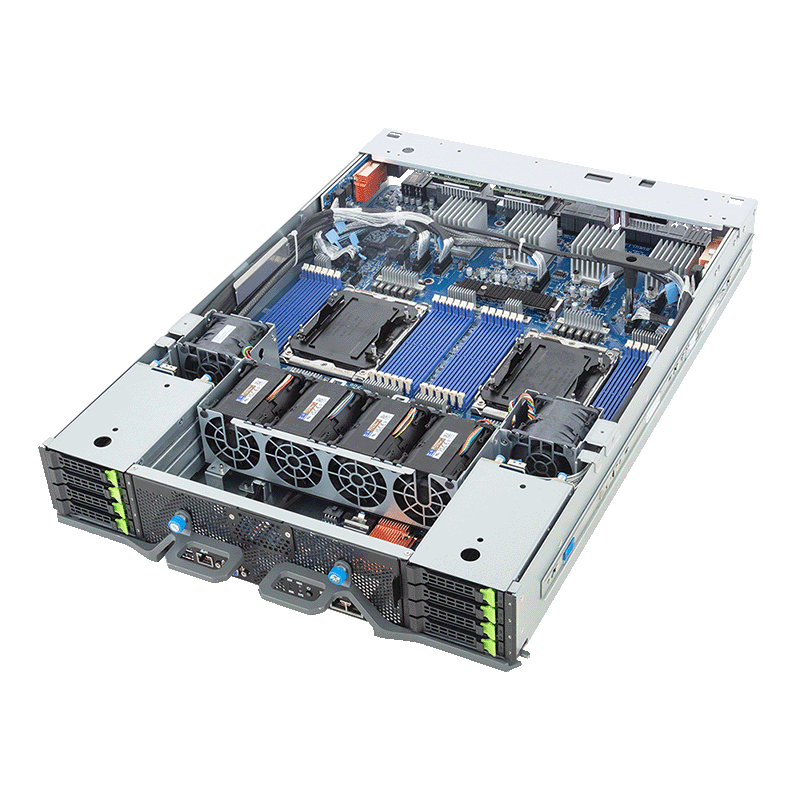

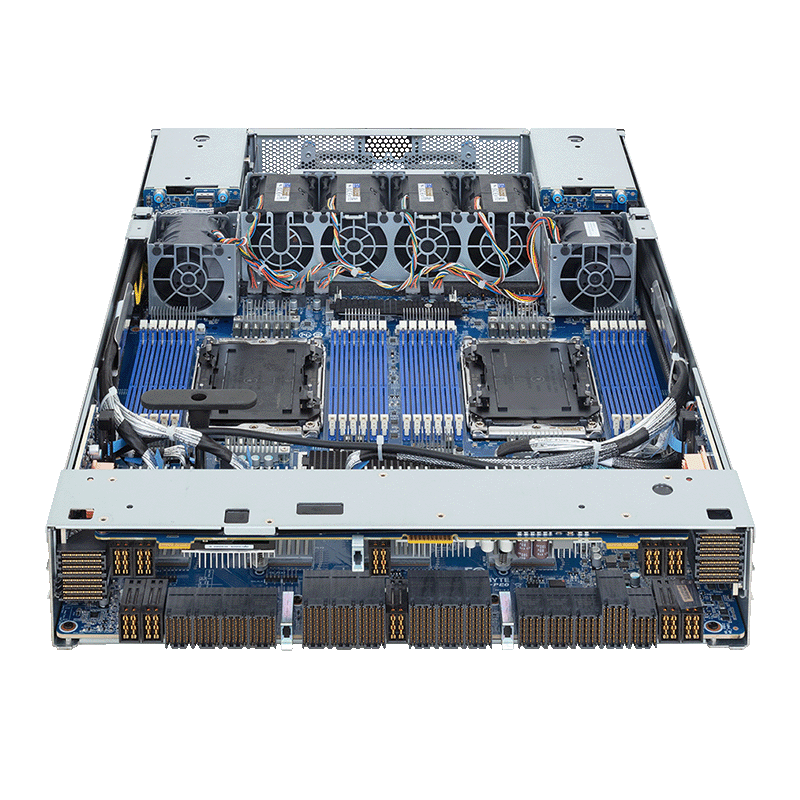

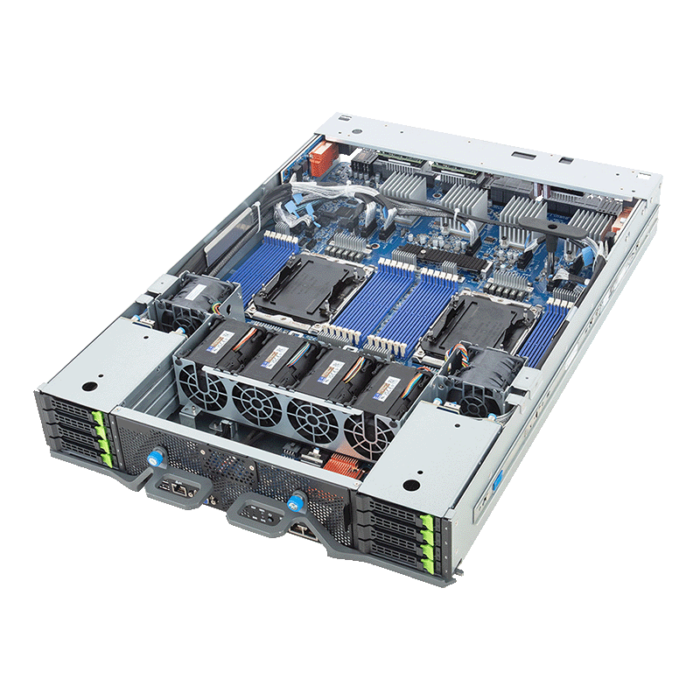

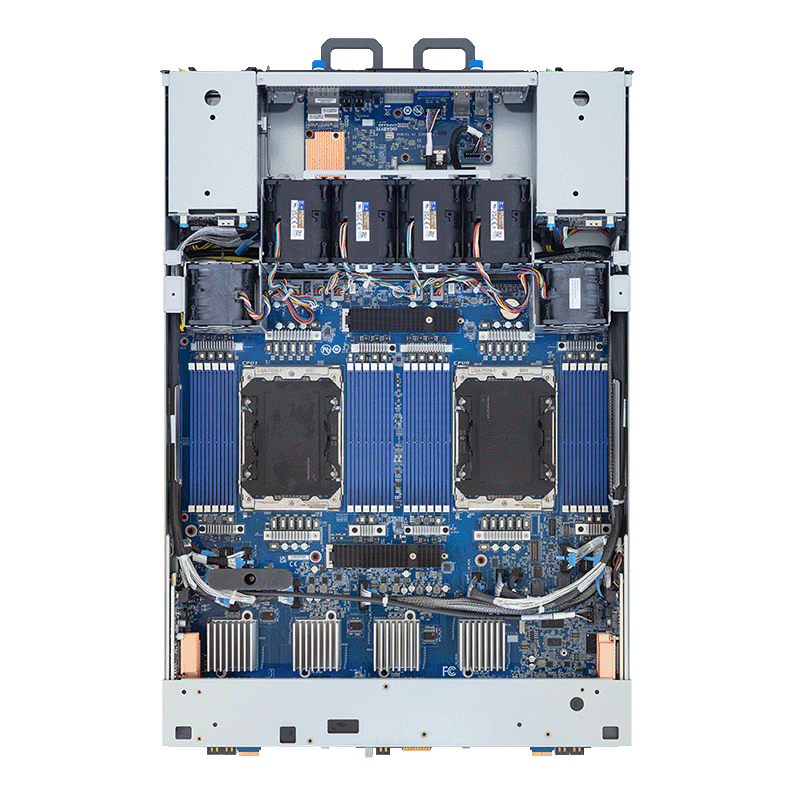

| Anakart | MAB4-PE0 |
| Soket | 2 x LGA 7529 Socket BR |
| Chipset | System on Chip |
| Bellek | 24 x DIMM yuvası DDR5 bellek desteği İşlemci başına 12 kanallı bellek MRDIMM desteği (MRDIMM'ler yalnızca P çekirdekli Intel® Xeon® 6 İşlemcilerle desteklenir.) RDIMM: 6400 MT/sn'ye kadar MRDIMM: 8800 MT/sn'ye kadar |
| LAN Ön | (I/O board-CFPG440) 2 x 10 Gb/sn LAN (1 x Intel® X710-AT2) - NCSI işlevini destekler 1 x 10/100/1000 Mbps Management LAN |
| LAN Arka | (MLAN board - CDB66) 1 x 10/100/1000 Mbps Management LAN |
| Video | ASPEED® AST2600- - 1 x VGA port |

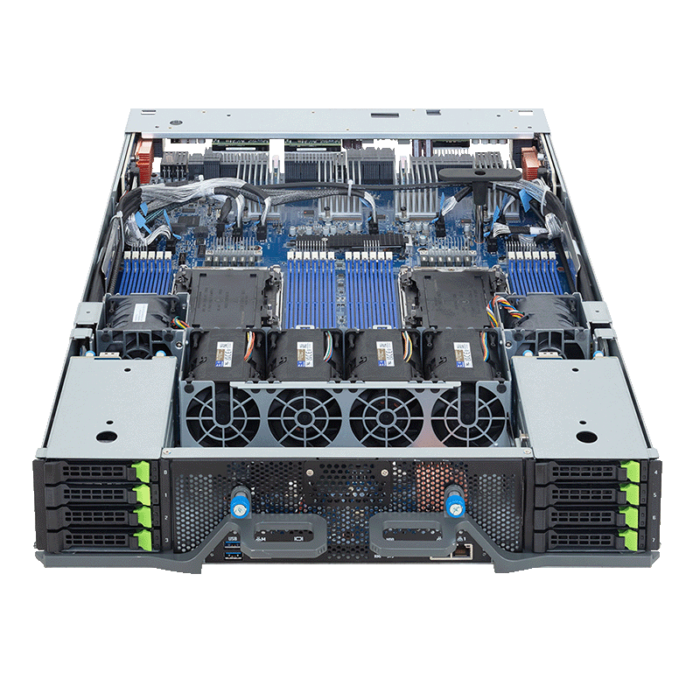

| Depolama | Front hot-swap: 8 x 2.5" Gen5 NVMe - (NVMe from PEX89104) Internal M.2: 1 x M.2 (2280/22110), PCIe Gen5 x4, from CPU_1 1 x M.2 (2280/22110), PCIe Gen5 x2, from CPU_1 |

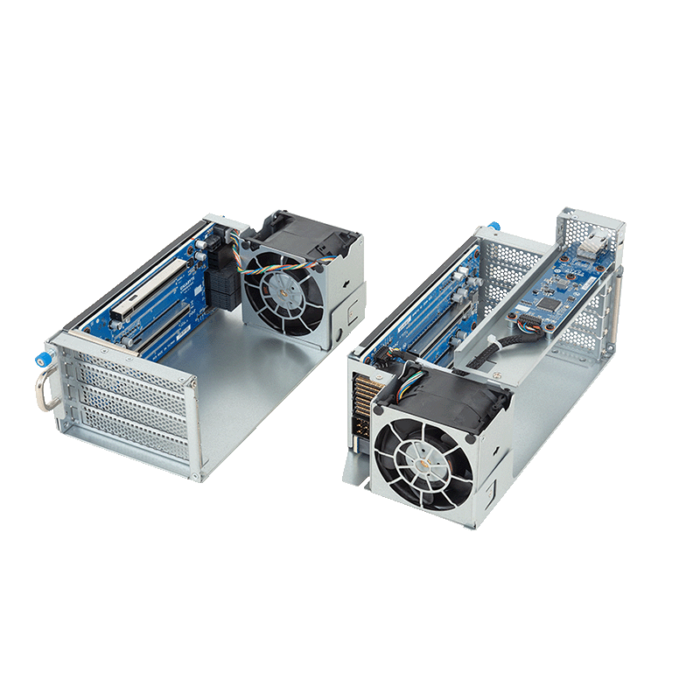

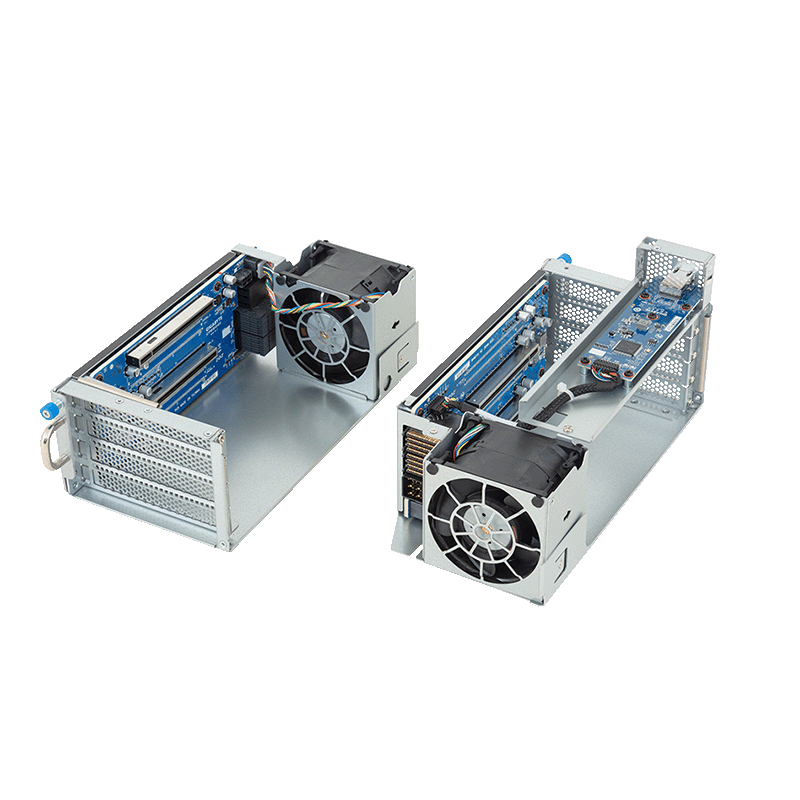

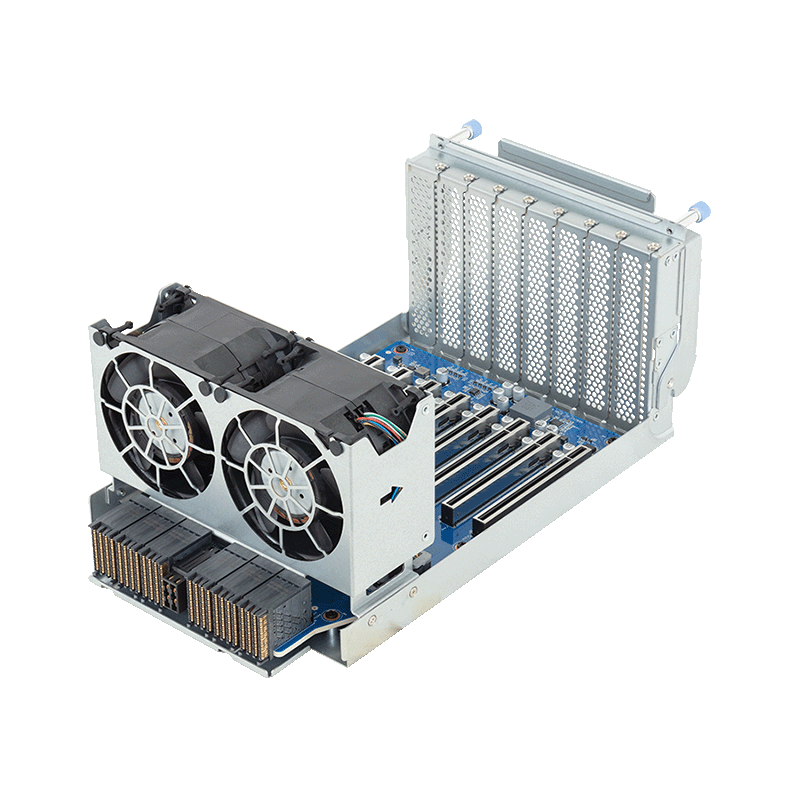

| PCIe Genişleme Slotları | PCIe Bridge Board- CBG76: - 8 x FHHL x16 (5. Nesil x16), PEX89104'ten PCIe Bridge Board-CPBG045 x 2: - 4 x FHHL x16 (5. Nesil x16), PEX89048'den |

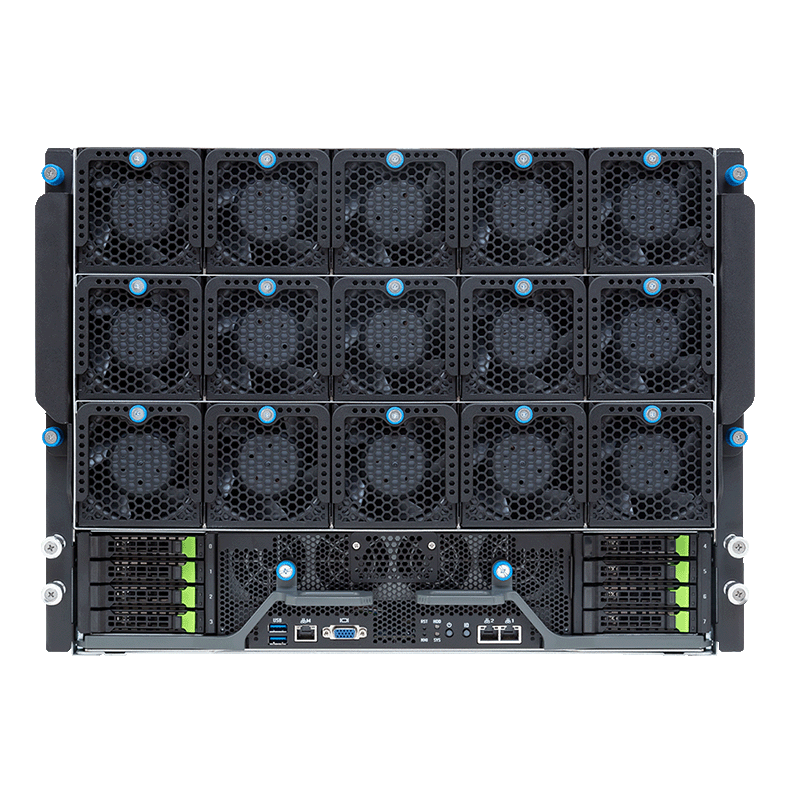

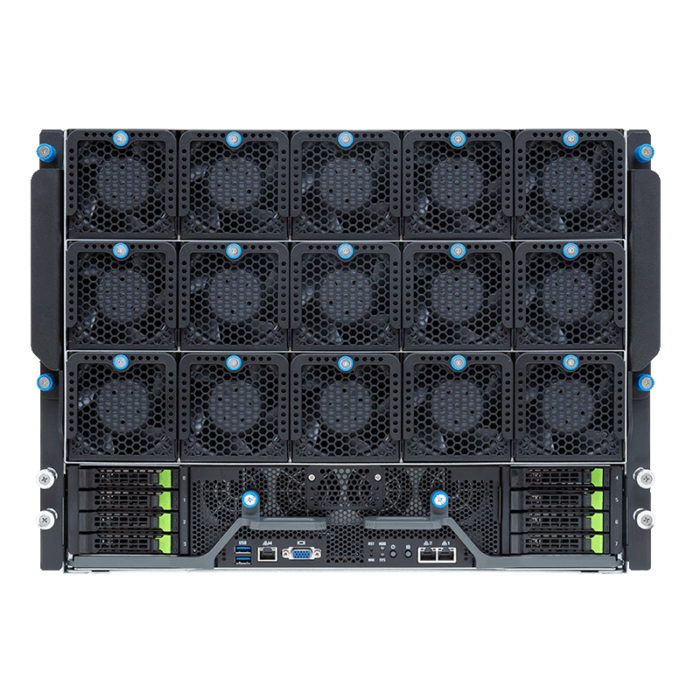

| Ön I/O | I/O board - CFPG440: 2 x USB 3.2 Gen1 ports (Type-A) 1 x VGA port 2 x RJ45 ports 1 x MLAN port (default) 1 x Power button with LED 1 x ID button with LED 1 x NMI button 1 x Reset button 1 x Storage activity LED 1 x System status LED |

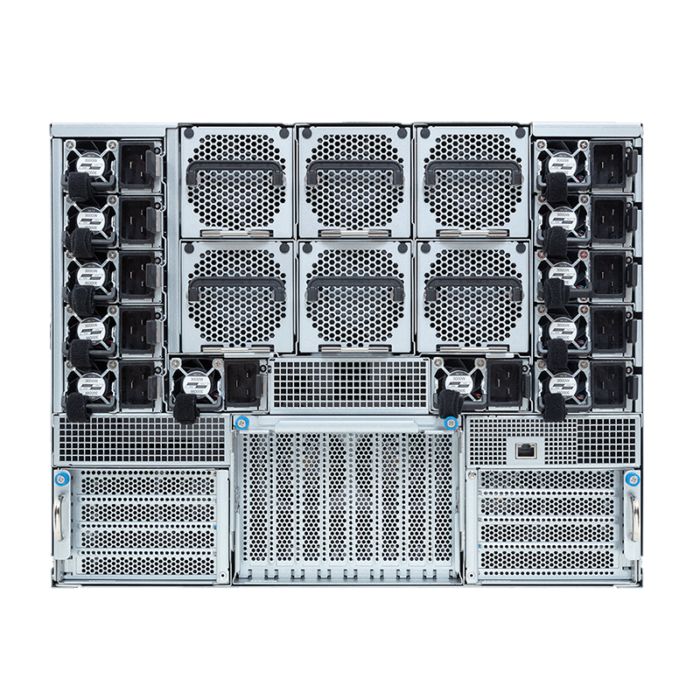

| Arka I/O | MLAN board - CDB66: 1 x MLAN port |
| Backplane Board | Hız ve bant genişliği: PCIe Gen5 x4 |
| Güvenlik Modülleri | 1 x TPM başlığı (SPI arayüzlü) - İsteğe bağlı TPM2.0 kiti: CTM012 |
| SAS | N/A |

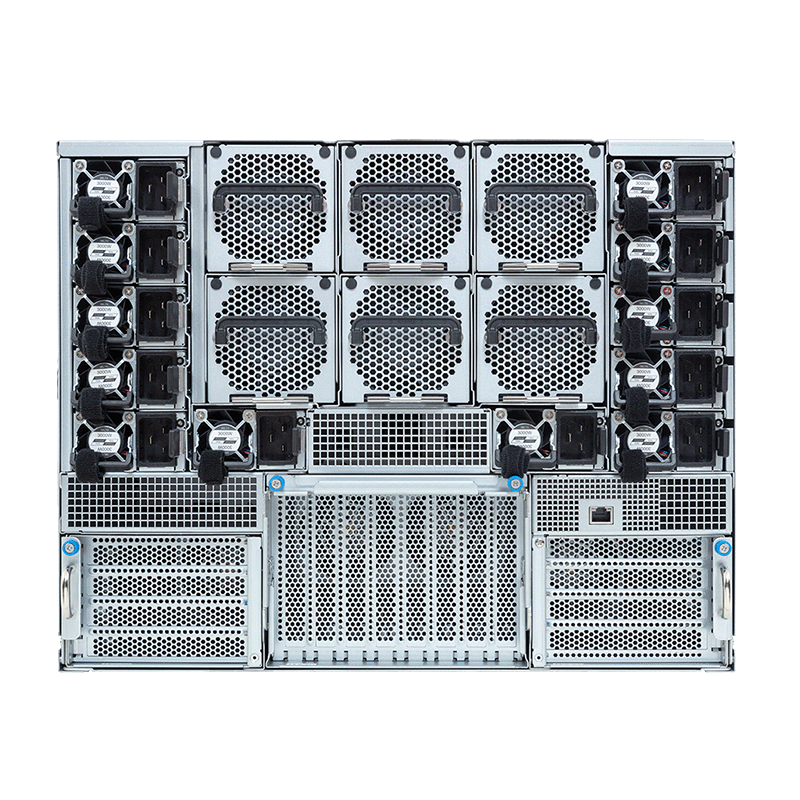

| Güç Kaynağı | 6+6 3000W 80 PLUS Titanyum yedekli güç kaynakları AC Giriş: - 115-127V~/ 14,2A, 50-60Hz - 200-220V~/ 15,8A, 50-60Hz - 220-240V~/ 14,9A, 50-60Hz DC Giriş: (Yalnızca Çin için) - 240Vdc/ 14A DC Çıkış: - Maks. 1450W/ 115-127V~ +54V/ 26,6A +12Vsb/ 3A - Maks. 2900W/ 200-220V~ +54V/ 53,4A +12Vsb/ 3A - Maks. 3002,4W/ 220-240V~ veya 240Vdc Giriş +54V/ 55,6A +12Vsb/ 3A |
| Sistem Yönetimi | ASPEED® AST2600 Anakart Yönetim Denetleyicisi GIGABYTE Yönetim Konsolu web arayüzü Gösterge Paneli HTML5 KVM Sensör İzleme (Voltaj, RPM, Sıcaklık, CPU Durumu vb.) Sensör Okuma Geçmişi Verileri FRU Bilgileri SEL Oturum Açma Doğrusal Depolama / Dairesel Depolama Politikası Donanım Envanteri Fan Profili Sistem Güvenlik Duvarı Güç Tüketimi Güç Kontrolü Gelişmiş güç sınırlaması LDAP / AD / RADIUS Desteği Yedekleme ve Geri Yükleme Yapılandırması Uzaktan BIOS/BMC/CPLD Güncellemesi Olay Günlüğü Filtresi Kullanıcı Yönetimi Ortam Yönlendirme Ayarları PAM Sıralama Ayarları SSL Ayarları SMTP Ayarları |
| Çalışma Özellikleri | Çalışma Sıcaklığı: 10°C ila 30°C Çalışma Nemi: %8-80 (yoğuşmasız) Çalışmama Sıcaklık Aralığı: -40°C ila 60°C Çalışmama Nem Aralığı: %20-%95 (yoğuşmasız) |

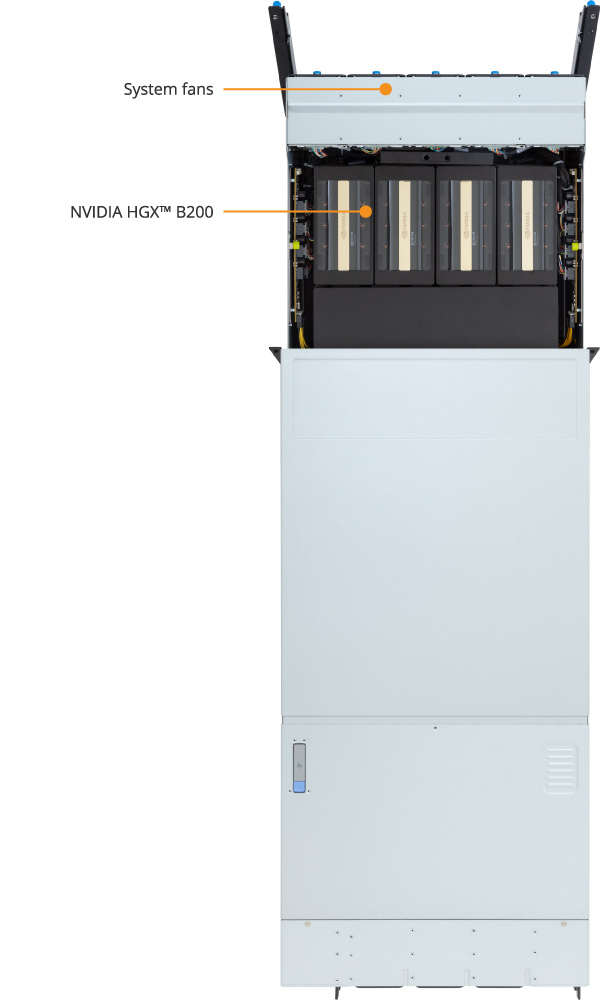

| Sistem Fanları | Anakart: 2 x 60x60x56 mm / 4 x 60x60x76 mm PCIe yuvaları: 4 x 80x80x56 mm GPU tepsisi: 15 x 80x80x80 mm |
| Boyutlar | 8U 447 x 351 x 923 |
| Paket içeriği | 1 x G894-AD1-AAX5 2 x CPU heatsinks 2 x Carriers 1 x L-shape Rail kit |
| Referans Numaraları | - Barebone with NVIDIA module: 6NG894AD1DR000AAX5* - Motherboard: 9MAB4PE0UR-000* - L-shape Rail kit: 25HB2-UM6100-K0R - CPU heatsink: 25ST1-300000-A0R - Front panel board - CFPG440: 9CFPG440NR-00* - Backplane board - CBPG641: 9CBPG641NR-00* - Fan module 60x60x56mm: 25ST2-665623-S1R - Fan module 60x60x76mm: 25ST2-667621-A0R - Fan module 80x80x56mm: 25ST2-885622-A0R - Fan module 80x80x80mm: 25ST2-888038-A0R - PCIe bridge board - CPBG045: 9CPBG045NR-00* - PCIe switch board - CBG76: 9CBG76NR-00* - Rear MLAN board - CDB66: 9CDB66NR-00* - Power supply: 25EP0-203K01-D0S |
